三葉羅茨風機地基安裝圖

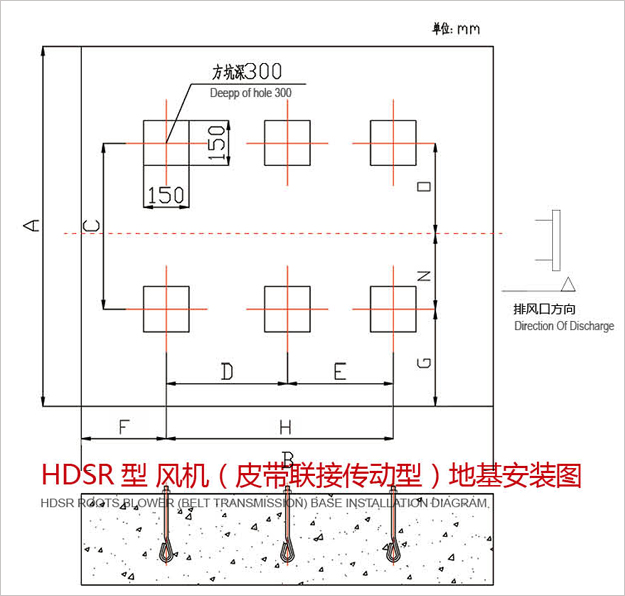

三葉羅茨鼓風機的安裝尺寸圖在網上很少，華東風機從網上查找了很多，但是并不全面，今天華東風機小編給大家匯總一份詳細的安裝圖，包含各個尺寸，需要注意的是：這里的提供的三葉羅茨鼓風機皮帶傳動型地基尺寸。
不同型號的數據如下：
| 型號 | HDSR50 | HDSR65 | HDSR80 | HDSR100 | HDSR125 | HDSR150 | HDSR175 | HDSR200 | HDSR250 | HDSR300 | HDSR350A | HDSR350B |
| A | 700 | 740 | 760 | 870 | 870 | 1190 | 1370 | 1355 | 1550 | 1500 | 1650 | 1750 |
| B | 860 | 900 | 950 | 1030 | 1160 | 1360 | 1450 | 1680 | 2300 | 2300 | 2300 | 2300 |
| C | 270 | 310 | 330 | 440 | 440 | 550 | 730 | 715 | 900 | 900 | 1000 | 1100 |
| D | — | — | - | - | - | 400 | 400 | 500 | 750 | 750 | 750 | 750 |
| E | — | — | - | — | - | 350 | 350 | 500 | 750 | 750 | 750 | 750 |
| F | 225 | 225 | 225 | 225 | 230 | 280 | 325 | 340 | 400 | 400 | 400 | 400 |
| G | 215 | 215 | 215 | 215 | 215 | 320 | 320 | 320 | 325 | 325 | 325 | 325 |
| H | 410 | 450 | 500 | 580 | 700 | 750 | 750 | 1000 | 1500 | 1500 | 1500 | 1500 |
| N | 115 | 135 | 125 | 175 | 170 | 250 | 350 | 355 | 495 | 585 | 570 | 620 |
| 0 | 155 | 175 | 205 | 265 | 270 | 300 | 380 | 360 | 405 | 315 | 430 | 480 |
