三葉型羅茨風機的內部構造簡單易懂，首先讓我們先來了解下三葉型羅茨風機的整體工作原理，動畫圖直觀展示：

注：以上圖片僅供參考，請以實物為準！

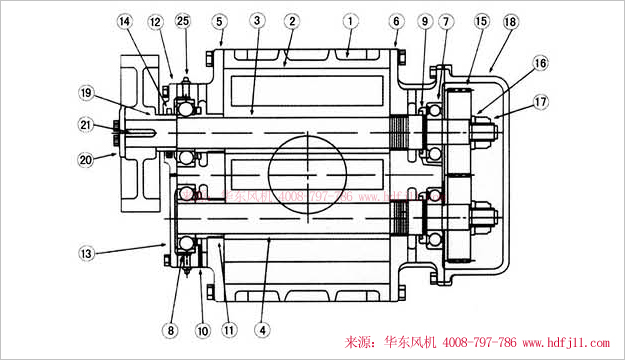

通過動畫圖我們可以清楚的了解羅茨風機的運行工作原理，下面為大家提供三葉羅茨風機的縱向切面圖：

該圖為縱向切面圖紙，每個公司的設計圖紙相類似，并無非常大的區別，主要區別在于材質及零配件；

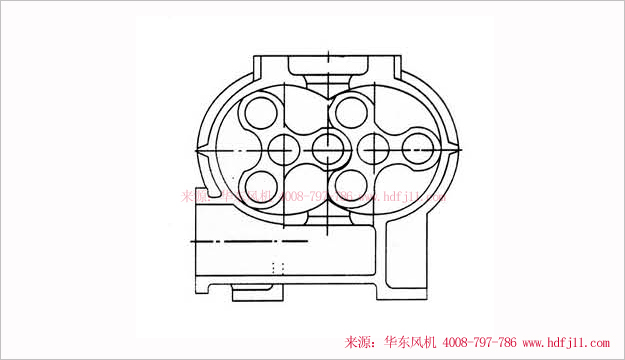

下面提供的是側視圖，側視圖同樣來源于設計圖紙：

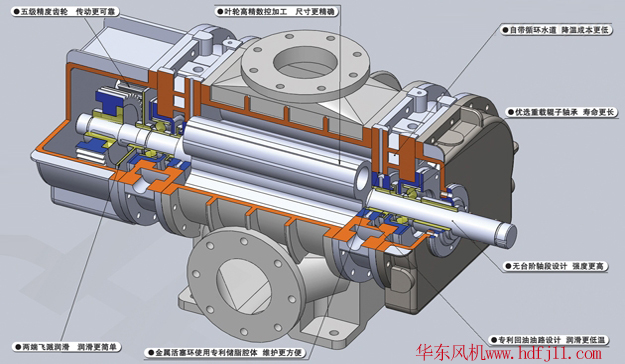

下面提供的圖片為三葉羅茨風機內部結構1/4切圖，能夠更加直觀的對三葉羅茨風機進行了解！

注意：以上圖片展示的內部結構圖并非唯一標準，三葉羅茨風機還能細分出非常多結構，如：逆流冷卻三葉羅茨風機、密集型羅茨風機，機頭位置存在有一定的區別，但是工作原理但是相同的。

小結：三葉羅茨風機在很多行業中被廣泛使用，三葉羅茨風機與二葉相比較起來，三葉羅茨風機更適用于小風量的工況，而二葉羅茨風機多用于大風量的工況，在工作原理方面相同，在設計時，將三葉葉輪更換為二葉葉輪即可。但涉及到具體的設計制造，需要精確的設計圖紙，以上內容僅供理解三葉羅茨風機工作原理使用，如果您有三葉羅茨風機的采購問題，可以聯系我們的官方客服熱線4008-797-786.
